Catégories et caractéristiques des moteurs
Usage régulier	Usage intensif	Usage extra-intensif
XTRA-LT XTRA-LH Caractéristiques : Mode d'opération : à arbre secondaire ou à chariot Moteur à couple de démarrage élevé avec protection thermique Courroie robuste en V 4L Coussinets à billes 3/4" sur l'arbre de la poulie Coussinets à billes 1" sur l'arbre d'entrainement Circuit de contrôle 24V avec fusible Filage standard C-2 (pression maintenue sur fermeture) Borniers externes pour télécommande Station à 3 boutons poussoirs Interrupteurs de fin de course ajustables de haute précision Système d'embrayage ajustable Frein solénoïde en standard	XTRA-H XTRA-HHD XTRA-T XTRA-TB Caractéristiques : Mode d'opération : à arbre secondaire ou à chariot Démarreur à bascule de type industriel pour usage intensif muni d'un clapet Moteur à service continu avec protection contre surchage Courroie robuste en V 5L Coussinets à billes 3/4" sur l'arbre de la poulie Coussinets à billes 1" sur l'arbre d'entrainement Circuit de contrôle 24V avec fusible Filage standard C-2 (pression maintenue sur fermeture) Borniers externes pour télécommande Station à trois boutons poussoirs Interrupteurs de fin course ajustables de haute précision Système d'embrayage ajustable Frein solénoïde en standard (en option pour XTRA-H et XTRA-T)	XTRA-GH XTRA-GHC Caractéristiques : Mode d'opération : à arbre secondaire Démarreur à bascule de type industriel pour usage intensif muni d'un clapet Moteur à service continu avec protection contre surcharge Roue globique et vis sans fin dans un bain d'huile Palier en fonte 1-1/4" ou 1-3/8" sur l'arbre d'entrainement (XTRA-GHC) Chassis rigide en acier pour monture au mur (XTRA-GHC) Circuit de contrôle 24V avec fusible Filage standard C-2 (pression maintenue sur fermeture) Borniers externes pour télécommande Station à trois boutons poussoirs Interrupteurs de fin de course ajustables de haute précision Frein solénoïde en standard

Tableau de sélection
Usage	Cycles par heure	Modèle *	Type **	Entrainement	Puissance	Poids maximal selon la puissance	options NEMA ***	Travail	Voltage (phase)	Frein solenoïde
Régulier	15	XTRA-LH	arbre sec. **	courroie	1/2 hp	jusqu'à 500 lbs	1	intermittent	115 / 230 (1 phase)	standard
Régulier	15	XTRA-LT	chariot	courroie	1/2 hp	jusqu'à 500 lbs	1	intermittent	115 / 230 (1 phase)	standard
Intensif	25	XTRA-H	arbre sec. **	courroie	1/2, 3/4, 1 hp	600, 900, 1200 lbs	1, 4, 7, 9, 12	continu	115 / 230 (1 phase)	en option
Intensif	25	XTRA-HHD	arbre sec. **	courroie	1/2, 3/4, 1 hp	600, 900, 1200 lbs	1, 4, 7, 9, 12	continu	115 / 230 (1 phase)	standard
Intensif	25	XTRA-T	chariot	courroie	1/2, 3/4, 1 hp	600, 900, 1200 lbs	1, 4, 7, 9, 12	continu	230 / 460 / 575 (3 phases)	en option
Intensif	25	XTRA-TB	chariot	courroie	1/2, 3/4, 1 hp	600, 900, 1200 lbs	1, 4, 7, 9, 12	continu	230 / 460 / 575 (3 phases)	standard
Extra intensif	30	XTRA-GH	arbre sec. **	engrenage	1/2, 3/4, 1 hp	600, 900, 1200 lbs	1, 4, 7, 9, 12	continu	230 / 460 / 575 (3 phases)	standard
Extra intensif	30	XTRA-GHC	arbre sec. **	engrenage	1, 1-1/2 hp	1300, 1600, 1900 lbs	1, 4, 7, 9, 12	continu	230 / 460 / 575 (3 phases)	standard
* Tous les modèles de moteur sont munis d'un relais logique. Tous les moteurs à arbre secondaire sont munis d'un palan à chaîne d'urgence. * NEMA: 1=usage générale\|4=étanche\|7=endroits dangereux (gaz)\|9=endroits dangereux (poussière)\|12=Étanche (poussières et liquides)

Systèmes d'activation

Station de contrôle

Une variété de stations de contrôle qui répondent aux normes NEMA.

À trois boutons

À trois boutons
avec interrupteur
à clé

À trois boutons
avec interrupteur
à clé et
lumière pilote

Interrupteur à clé

Clavier

Contrôle radio

Les émetteurs à un, deux ou quatre boutons facilitent l'activation à distance.

Émetteur
à un bouton

Émetteur
à deux boutons

Émetteur
à quatre boutons

Récepteur
à canal simple

Sécuritaire

Détecteur
à boucle
magnétique
24/110V
avec harnais

Détecteur
de mouvement

Réflecteur

Cellule
photoélectrique

Bordure
pneumatique

Bordure
élecromécanique
extra-sensible

Accessoires divers

Interrupteur

Minuterie ajustable

Feux de circulation

Minuterie de fermeture

Dégagements requis et détails sur plaques de support

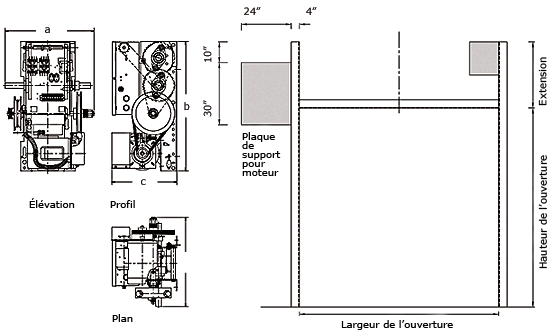

Moteur à arbre secondaire typique

Modèle à arbre secondaire	Dimensions du moteur
Modèle à arbre secondaire	a (largeur)	b (hauteur)	c (profond)
XTRA-LH	15-1/2"	18-1/2"	10"
XTRA-H	16-3/8"	18"	16"
XTRA-HHD	16-3/8"	24"	12"
XTRA-GH	15-3/4"	32-1/4"	19-1/2"
XTRA-GHC	15-3/4"	29-1/2"	16-5/8"

Notes : Pour plus de détails sur la localisation et les dimensions des plaques de support, veuillez consulter les services techniques de Thermostop.

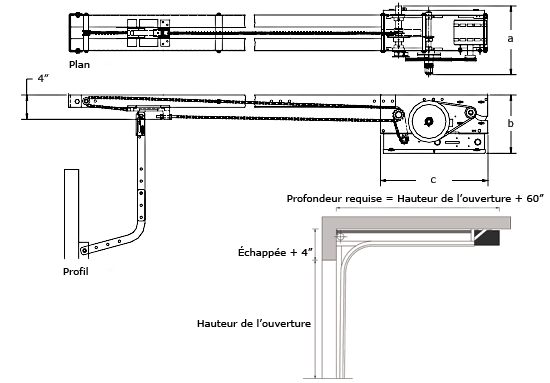

Moteur à chariot typique

Modèle à chariot	Dimensions du moteur
Modèle à chariot	a (largeur)	b (hauteur)	c (profond)
XTRA-LT	11-7/8"	10"	18-1/2"
XTRA-T	13-1/8"	11-7/8"	24"
XTRA-TB	13-1/8"	12"	24"

Notes : Les moteurs à chariot sont compatibles qu'avec les configurations de rails de type Standard et Échappée Réduite. L'installation requiert 4" additionnels d'échappée et 60" additionnels de profondeur.
